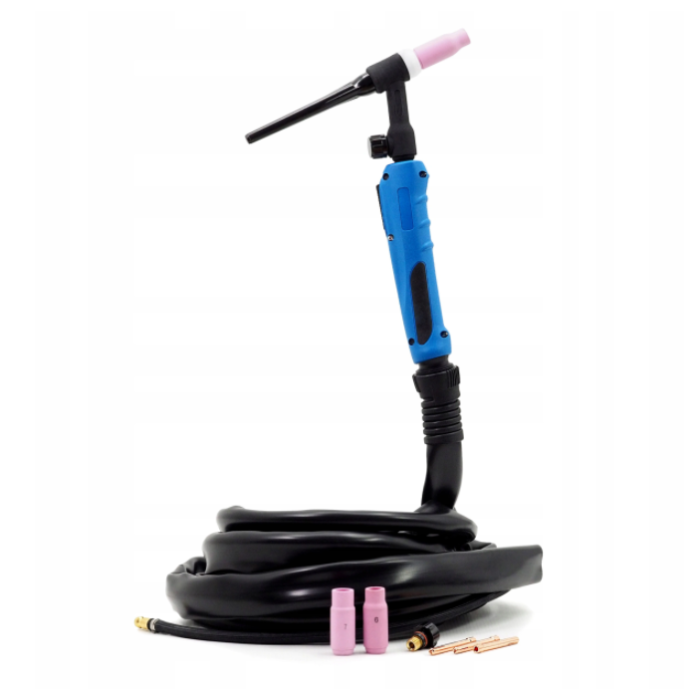

UCHWYT SPAWALNICZY TIG SR-17V Z ZAWORKIEM (do spawarki MIG/MMA)

UCHWYT SPAWALNICZY TIG SR-17V Z ZAWORKIEM
Uniwersalny uchwyt TIG do spawania urządzeniami MMA lub MIG/MAG poprzez potarciowe zajarzenie łuku (TIG Lift). Kontrola gazu jest możliwa poprzez odkręcenie zaworku umieszczonego na uchwycie.

Uchwyt zakończony jest małym wtykiem prądowym (średnica 9 mm). Przewód gazowy posiada zakończenie wtykiem do szybkozłącza typ 21. Posiada gumową osłonę, zabezpieczającą przewody przed przetarciem.

Uchwyt jest gotowy do pracy - zawiera komplet części eksploatacyjnych:

• Uchwyt spawalniczy TIG SR-17V - 4m


• Tulejki zaciskowe 3szt (1,6 / 2,0 / 2,4 mm)


• Łącznik prądowy (2,4 mm)


• Dysze gazowe ceramiczne 3szt (nr 5, 6, 7)


• Korek długi


• Korek krótki

Podłączanie uchwytu TIG w urządzeniach MMA oraz MIG/MAG:

1. Wtyk prądowy uchwytu TIG podłączamy do bieguna ujemnego (-)


2. Wtyk przewodu masowego podłączamy do bieguna dodatniego (+)


3. Wężyk gazowy należy podłączyć bezpośrednio do reduktora poprzez zastosowanie szybkozłącza lub opaski zaciskowej.

Uchwyt nie posiada wtyku sterującego (przycisk wykorzystywany w przypadku urządzeń TIG HF jest nieaktywny - zajarzenie odbywa się poprzez potarcie (TIG Lift)







DANE TECHNICZNE

• Długość: 4 m


• Zakończenie wężyka gazowego: szybkozłącze typ 21


• Wtyk prądowy: mały 10-25 mm (średnica 9 mm)


• Obciążalność prądowa / cykl pracy: DC 140 A / 60 %


• Średnica stosowanych elektrod wolframowych: 1,0 - 2,4 mm


• Średnica wtyku prądowego: 9 mm


• Wymiar opakowania: 40 x 33 x 8 cm


• Waga z opakowaniem: 1,8 kg
